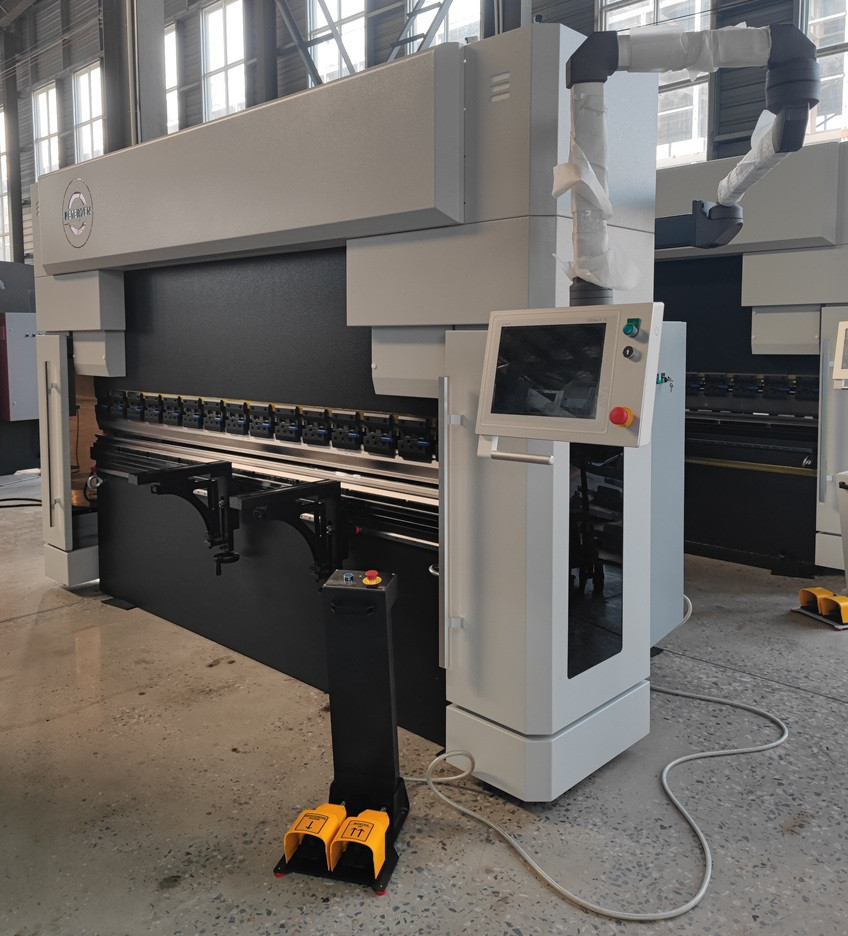

Machine conventionnelle neuve à commande numérique
Axes Y, X, R + Table compensatrice de bombage

Commande numérique CYBELEC Cybtouch 15
Longueur de la table : 3000 mm
Distance entre montants : 2600 mm
Force de pliage max. : 125 T
Profondeur du col de cygne : 320 mm
Course du tablier : 150 mm
Arbre de torsion à double articulation
Géométrie de pliage par butées mécaniques intégrées dans les vérins
Puissance moteur hydraulique : 7,5 kW
Poids : 6900 kg
Commande numérique 3+1 Axes CybTouch 15 à écran tactile
Ecran 15" couleur tactil
Editeur de profile 2D sur écran
Programmes jusqu'à 24 lignes (séquences)
Mémoire 200 programmes
Gestion 50 poinçons et 50 matrices
Calcul de profondeur de pliage en fonction des paramètres (Outils et tôle)
Fonction correction
Hauteur d'ouverture minimisée et programmable
Fonctionnement simple pour plis unitaires
Réglage du point mort haut programmable

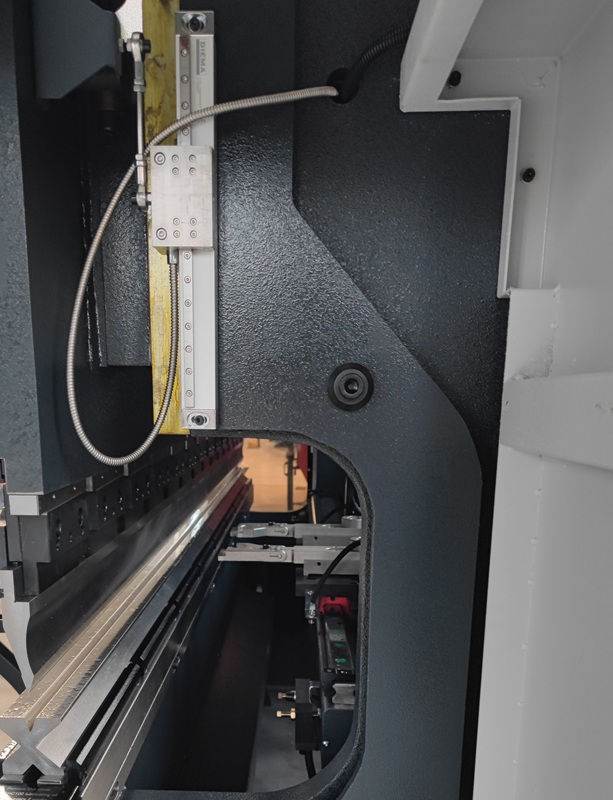

Règle de mesure guidée DIEMA sur tablier mobile
Eclairage LED de la Zone de travail
Système de guidage sur glissières en fonte
Système hydraulique avec système de contre-pression sur chambre inférieure
Table support matrices centrée compatible système AMADA :
Utilisation d'outillages centrés type A6 (largeur 60 mm) et WILA (talon 13 mm)
Tablier porte poinçon :
Equipé avec 15 supports intermédiaires réglables (Réglage et protection du tablier)
Système attachement des poinçons compatible système AMADA AB avec protection anti-chute
Butée arrière motorisée :
Course de la butée arrière : 600 mm (en option 800 mm)
Poutre équipée de 2 doigts mobiles sur guidage linéaire
Entraînement via courroie "synchro" et vis à billes
Déplacement motorisé (moteurs brushless) géré par la commande numérique.
Réglage automatique de la hauteur (Axe R)

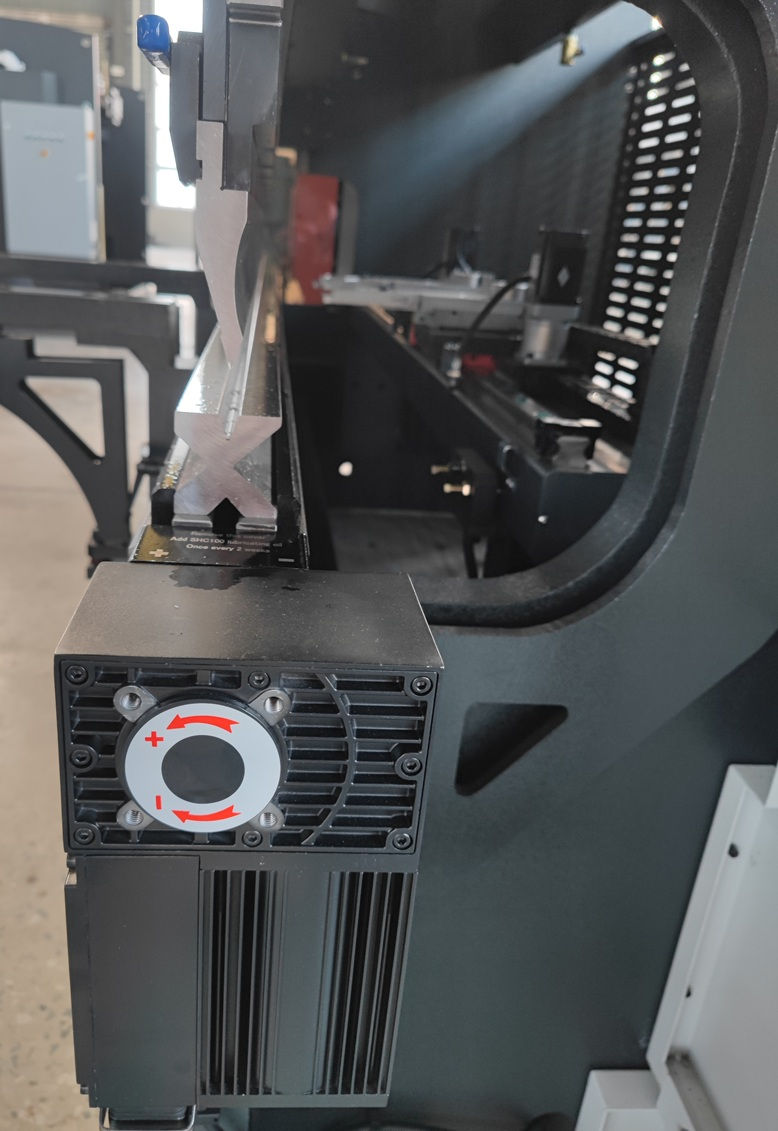

Table de bombage compensatrice motorisée gérée par la commande numérique
Equipement de sécurité :
Pédale de commande de fermeture à 3 positions
Vitesse de descente (fermeture) inférieure à 9 mm/s
Vitesse de montée : 40 mm/s
Protecteurs latéraux articulés et asservis à sécurité positive
Protection arrière à porte coulissante asservi à sécurité positive
Circuit de commande en basse tension
Fermeture du tablier à action maintenu de la pédale
Module de sécurité de catégorie IV
Equipement électrique (standard):
Armoire électrique IP 54 à l'arrière droit de la machine
Pupitre de commande sur bras articulé
Outillage fourni avec la machine (standard) :
Ensemble de poinçons à 85° R 1 hauteur totale 150 mm
Ensemble de Multi-vés centré (Vé de 16 mm/85°, 22 mm/85°, 35 mm/85°, 50 mm/85°)
Machine neuve certifiée CE
Garantie :
2 ans pièces et main d'oeuvre
Prix hors taxes départ Douarnenez chargé sur camion
Machine de démonstration
Livraison, déchargement et mise en service en vos ateliers en sus sur devis
